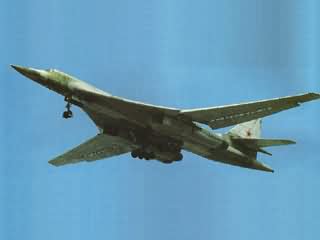

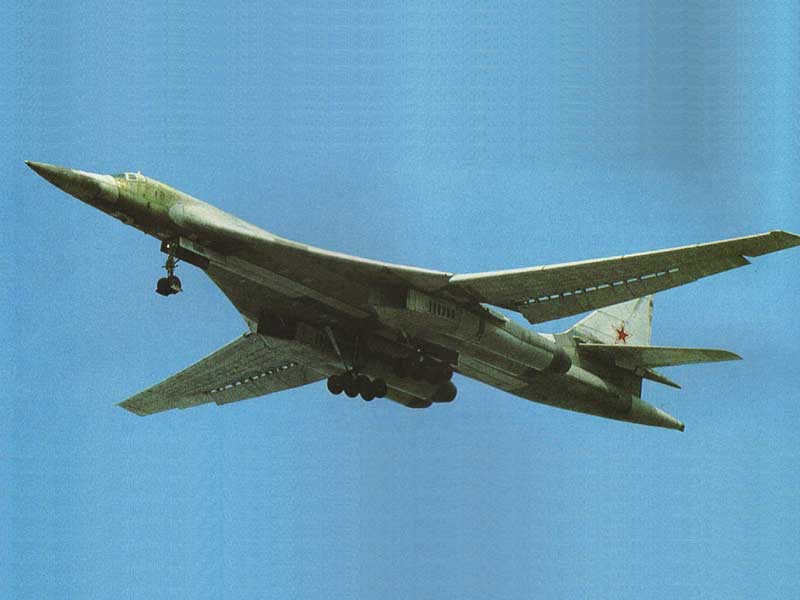

圖-160“海盜旗”戰略轟炸機
圖-160是前蘇聯圖波列夫設計局研制的一種變后掠翼超音速戰略轟炸機，北大西洋公約組織稱之為“海盜旗”（B1ackjack），1987年開始交付空軍試用。圖-160的研制是采用招標的方式進行的，參與招標的有圖波列夫設計局、米亞西舍夫設計局和蘇霍伊設計局。圖波列夫設計局提出的方案是在圖-144超音速旅客機的基礎上發展的；米亞西舍夫設計局提出的設計稱為M-18方案；蘇霍伊設計局提出的方案是在T-4飛機基礎上的改進設計。當時空軍認為M-18設計方案是比較好的，但是考慮到圖波列夫設計局具有大型轟炸機的設計經驗和生產能力，所以最后決定還讓圖波列夫設計局在M-18方案的基礎上研制圖-160戰略轟炸機，批量生產廠家為喀山飛機制造廠。原型機于1981年12月19日首飛，1987年5月開始進入部隊服役，1988年形成初始作戰能力。
圖-160是一種多用途超音速戰略轟炸機，不僅能以亞音速、低空突防進行攻擊，而且可以在高空、超音速（M數大于1）的情況下作戰。攜帶巡航導彈和近距攻擊導彈時，能夠?qū)︻A先確定坐標的目標進行核打擊，在今后裝備了高精度常規精確制導炸彈后可以攻擊機動目標或戰術目標。
圖-160采用變后掠機翼，內側固定段后掠角較大，前線翼根一直向前延伸到機頭兩例；外側翼后掠角變化范圍為20°-65°，前線有全翼展襟翼，后緣有大翼展雙縫襟翼及內插式襟副翼。機翼的位置很低，與圖-26轟炸機相似，其后掠翼的轉軸較靠外，這樣有利于中心配平。機身截面呈圓形，十字形尾翼。機組乘員為4人，通過前起落架艙進入駕駛艙，均有獨立的K-36ДM型彈射坐椅，采用電傳操縱系統進行飛行控制。四臺HK-32型渦扇發動機分別并列安裝在靠近機身的兩翼下，單臺（加力）推力245千牛（25000公斤力）。
主要機載設備包括導航／攻擊雷達（據稱有地形跟隨能力）、機尾裝有預警雷達、天文和慣性導航系統、航行坐標方位儀、機身前下部整流罩內裝有攝像機以輔助武器瞄準以及主動、被動電子對抗設備等。
武器裝備：圖-160沒有裝備機炮，彈艙內可載自由落體武器、短距攻擊導彈或巡航導彈等，兩個12.80米長的武器艙，前艙的旋轉發射架可帶6枚Kh-55MS巡航導彈，后艙的兩個旋轉發射架可帶24枚Kh-15P短距攻擊導彈。
尺寸數據：機長54.10米，機高13.10米，翼展（后掠角65°）35.60米，（后掠角20°）55.70米，機翼面積（后掠角20°）360.00平方米。
重量數據：空重118,000千克，最大燃油量160,000千克，最大武器載荷40,000千克，正常起飛重量267,600千克，最大起飛重量275,000千克，最大著陸重量155,000千克。
性能數據：最大平飛速度（高度12,200米）M2.05，巡航速度（高度13,700）M0.9，海平面最大爬升率67米/秒，實用升限15,000米，起飛滑跑距離2200米，著陸滑跑距離（最大著陸重量）1600米，最大航程（無空中加油）12300千米，限制過載+2.0g
